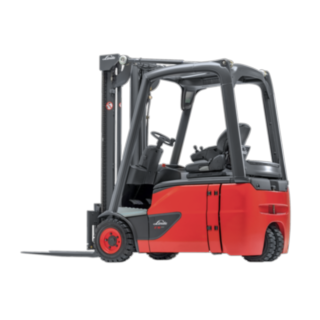

E-Stapler E12 – E20 EVO (Dreiradstapler)

Wendiges Kraftpaket

Hohe Modellvielfalt und maximale Manövrierbarkeit

Die Dreiradstapler der Baureihe E12 – E20 EVO bieten mit unterschiedlichen Batteriegrößen, Bauhöhen oder Arbeitsgangbreiten eine hohe Modellvielfalt und können so je nach Anforderung konfiguriert werden. Die Fahrzeuge ermöglichen zudem präzises Lasthandling auf engstem Raum. Fahrer können dank der Drehschemel-Achse einen Lenkradeinschlag um bis zu 180 Grad nutzen. Für einen starken Antrieb sorgen zwei in die Vorderachse integrierte Drehstrommotoren. Sie bieten hohe Beschleunigungen und Endgeschwindigkeiten. Die Energie dafür liefern 48- oder 24-Volt-Batterien. Das Energiemanagementsysten lastet die Batterien optimal aus und minimiert den Verbrauch. Alle Staplermodelle E12 – E20 EVO können auch mit Lithium-Ionen-Batterien ausgestattet werden. Sie ermöglichen einen effizienten Mehrschichtbetrieb ohne Batteriewechsel.

Eigenschaften

Sicherheit

Die Stapler verfügen über eine Vielzahl serienmäßiger Sicherheitsfunktionen. Der Linde ProtectorFrame schützt den Fahrer. Dach und Rahmen bilden eine massive geschlossene Schutzzone. Die obenliegenden Neigezylinder stabilisieren den Mast und ermöglichen so den Einsatz von schlanken, verschachtelten Hubmastprofilen. Der Fahrer hat damit bestmögliche Sicht auf die Last und das Arbeitsumfeld. Alle Schaltkreise der Steuerung sind redundant ausgelegt und sorgen so für hohe Ausfall- und Betriebssicherheit. Die Traktionskontrolle stellt eine optimale Kraftentfaltung auch unter schwierigen Bedingungen sicher. Zusätzlichen Schutz bieten zahlreiche optionale Sicherheitssysteme, die ab Werk und als Nachrüstlösung verfügbar sind.

  • Serienmäßige Sicherheitsfunktionen
  • Schutz von Fahrern, Lasten und Umgebung
  • Robustes Fahrerschutzdach und sichtoptimierte Komponenten
  • Optimale Zugkraft durch Traktionskontrolle
  • Zahlreiche optionale Sicherheitssysteme ab Werk und als Nachrüstlösung

Ergonomie

Wie alle Linde Stapler sind auch die der Reihe E12 – E16 Evo für ein ermüdungsfreies, effektives Arbeiten durchgehend ergonomisch gestaltet. Die Steuerung erfolgt über die feinfühlige Linde Load Control für alle Mastfunktionen und die effiziente Doppelpedalsteuerung. Die geräumige Kabine bietet einen großen Fußraum und viele Ablageflächen. Mast und Achse sind von Chassis und Fahrerkabine abgekoppelt. Vibrationen übertragen sich dadurch kaum noch auf die Kabine und den Fahrer. Zu den Highlights der EVO-Generation gehören außerdem eine breitere Eingangsstufe und die verstellbare Einheit aus Armlehne und Sitz.

  • Optimierter Einstieg und ergonomische Anordnung der Bedienelemente
  • Effiziente Doppelpedalsteuerung
  • Feinfühlige Steuerung der Mastfunktionen per Linde Load Control
  • Individuell einstellbare Einheit aus Armlehne und Sitz

Handling

Die besondere Stärke des Dreiradstaplers liegt in der Wendigkeit: Durch seine Drehschemelachse ist ein Lenkeinschlag um 180 Grad möglich: der Stapler dreht auf der Mitte der Vorderachse. Die beiden Vorderräder rollen beim Lenken gegenläufig ab. Dadurch werden Reifen weniger belastet und Bodenbeläge geschont. Aufgrund des minimalen Lenkwiderstands sinkt der Energieverbrauch. Zudem sorgt die Linde Load Control im Zusammenspiel mit dem Zwei-Motoren-Frontantrieb für ein sicheres, millimetergenaues Lasthandling. Hubmastfunktionen lassen sich mühelos aus den Fingerspitzen steuern. Fahrer können Hub- und Neigefunktionen gleichzeitig ausführen. Über individuell einstellbare Fahrdynamiken lässt sich zudem die Performance auf die Einsatzsituation anpassen.

  • Maximum maneuverability in the tightest of spaces
  • Wheels roll in opposite directions during steering
  • Energy saving, protection of tires and flooring
  • Safe load handling with Linde Load Control and two-motor front drive
  • Individually adjustable driving dynamics

Service

Die E-Stapler E12 – E20 EVO haben besonders wirtschaftliche Wartungsintervalle: Die erste Wartung muss nach 1.000 Betriebsstunden durchgeführt werden. Ein Getriebeölwechsel steht nach 3.000 Betriebsstunden an, ein Hydraulikölwechsel erst nach 6.000 Stunden. Bereits bei der konstruktiven Auslegung der Stapler werden Serviceaspekte berücksichtigt. Dazu gehören ein leichter Zugang zu allen Komponenten im Reparaturfall, Serviceklappen für die Wartung sowie minimierte Wartungsumfänge. Zentrale, stark beanspruchte Fahrzeugteile sind komplett wartungsfrei, darunter die integrierte Antriebsachse mit Bremsen und Drehstrommotoren, die Mast- und Neigezylinder sowie das Untersetzungsgetriebe. Ersatzteile [Link zu Ersatzteilservice] lassen sich besonders einfach montieren.

  • Erste Wartung nach 1.000 Betriebsstunden
  • Zentrale Fahrzeugteile wie Elektromotoren sind wartungsfrei
  • Hydraulikölwechsel nach 6.000 Betriebsstunden
  • Schneller Teiletausch durch servicefreundliches Design
  • Kontinuierliche technische Optimierung

Technische Daten

Model Tragfähigkeit/Last Lastschwerpunktabstand Batteriespannung / Nennkapazität K5 Arbeitsgangbreite bei Palette 800 x 1200 längs
E12 1,2 (t) 500 (mm) 24 / 575/625 (V)/(Ah) 3164 (mm)
E14 1,4 (t) 500 (mm) 48/460/500 [48/268] (V)/(Ah) 3301 (mm)
E15 1,5 (t) 500 (mm) 24 / 920/1000 (V)/(Ah) 3301 (mm)
E16 1,6 (t) 500 (mm) 48/575/625 [48/335] (V)/(Ah) 3405 (mm)
E16C 1,6 (t) 500 (mm) 48/460/500 [48/268] (V)/(Ah) 3320 (mm)
E16H 1,6 (t) 500 (mm) 48 / 700/775 (V)/(Ah) 3456 (mm)
E16L 1,6 (t) 500 (mm) 48/690/750 [48/335] (V)/(Ah) 3513 (mm)
E18 1,8 (t) 500 (mm) 48/575/625 [48/335] (V)/(Ah) 3429 (mm)
E18L 1,8 (t) 500 (mm) 48/690/750 [48/335] (V)/(Ah) 3518 (mm)
E20L 2,0 (t) 500 (mm) 48/690/750 [48/335] (V)/(Ah) 3522 (mm)

Sonderausstattung

Aktive Batterieentlüftung

Schnell, komfortabel, sicher: Die automatische Batterieentlüftung ermöglicht einen bedienerfreundlichen Ladevorgang. Basis ist eine Plug&Play-Schnittstelle über den Heckdeckel des Staplers. Dadurch muss der Fahrer für das Laden weder die Batteriehaube noch eine Tür öffnen.

Linde BlueSpot™

BlueSpot™

Die Fahrwegwarneinrichtung Linde BlueSpot™ erhöht die Sicherheit im Betrieb, denn der LED-Spot macht Stapler geräuschlos sichtbar.

Hubmast-Varianten

Die verschiedenen Hubmast-Varianten von Linde bringen Hub und Bauhöhe je nach Anwendung ins optimale Verhältnis. Zur Auswahl stehen Standard-Hubgerüste mit Hub bis 5.650 mm, Duplex-Hubgerüste (voller Freihub) mit Hub bis 4.145 mm und Triplex-Hubgerüste (voller Freihub) mit Hub bis 6.075 mm.

Hochfrequenz-Onboardlader

Das optionale Hochfrequenz-Onboard-Ladegerät ermöglicht eine bedienerfreundliche und schnelle Batterieaufladung – ortsunabhängig an jeder Steckdose. Der hohe Wirkungsgrad, die temperaturgeführte Ladung und die automatische Erhaltungs- und Ausgleichsladung garantieren einen energieeffizienten Ladeprozess. Ein separater Laderaum wird nicht mehr benötigt.

Hydraulische Batterieausschub

Schneller und komfortabler Batteriewechsel: Der hydraulische Batterieausschub von Linde führt die Batterie per Knopfdruck bis zu 60 Prozent aus dem Stapler heraus. Anschließend kann sie vom Deckenkran oder einem zweiten Stapler aufgenommen werden. Die Option ist für die Stapler E12 – E50 verfügbar.

Linde Safety Pilot

Linde Safety Pilot

Kippunfälle mit dem Gegengewichtsstapler lassen sich bei Einsatz des Safety Pilot von Linde Material Handling weitgehend vermeiden.
