Ex-Schutz in der Intralogistik
Sicher durch die Gefahrenzone
Ob Chemie, Pharma, Lebensmittel, Logistik oder Recycling: In zahlreichen Branchen entstehen explosionsfähige Gemische mit Gasen, Dämpfen und Stäuben. Flurförderzeuge, die in solchen Gefahrenzonen zum Einsatz kommen, müssen einen umfassenden Explosionsschutz gewährleisten. Gleichzeitig sollen sie ebenso effizient und ergonomisch wie in jedem anderen Umfeld der Intralogistik sein.
Der Ex-Schutz von Linde Material Handling ist genau auf diese Anforderungen ausgerichtet. Für zahlreiche Gegengewichtsstapler, Schubmaststapler, Hoch- und Niederhubwagen stehen passende Ex-Schutz-Versionen zur Verfügung. Sie erfüllen die EU-Bestimmungen (EN 1755) und die ATEX-Richtlinie (2014/34/EU). Abgestimmt auf die jeweiligen Prozesse bietet Linde Material Handling die passende Fahrzeuglösung. Auf diese Weise lässt sich der Materialfluss auch unter explosionsgeschützten Bedingungen mit hoher Umschlagleistung und Ergonomie abwickeln.
Für jedes Gefahrenpotenzial der richtige Schutz
Wie explosionsgefährdet ein Produktionsbereich oder Warenlager ist, hängt von zwei Faktoren ab: Einerseits ist die Menge des Gefahrenstoffs zu berücksichtigen, der sich mit Sauerstoff zu einem zündfähigen Gemisch verbindet. Andererseits bedarf es einer Zündquelle, die durch Funkenschläge oder heiße Oberflächen unter Umständen eine Explosion auslöst. Flurförderzeuge können aufgrund ihrer elektrischen und mechanischen Komponenten zu einer Zündquelle werden, weshalb in ex-gefährdeten Umgebungen eine Sonderausstattung zwingend erforderlich ist.
Zertifizierte Sicherheit
Linde MH bietet zertifizierte Ex-Schutz-Fahrzeuge für alle Umgebungen, in denen eine explosionsfähige Atmosphäre gelegentlich (Zone 1/21) oder kurzzeitig entsteht (Zone 2/22). Die konkreten Anforderungen sind je nach Zonentyp, der Explosionsgruppe von Gasen und Stäuben sowie nach Temperaturklasse in der ATEX-Produktrichtlinie festgelegt (abgeleitet vom französischen „Atmosphères Explosibles“). Als erfahrener Ex-Schutz-Partner übernimmt Linde MH alle nötigen Zertifizierungen und führt umfangreiche Qualitätskontrollen an den Fahrzeugen durch. Zusätzlich zertifiziert Linde MH für Zone 1 und Zone 21 neben den einzelnen Baugruppen auch das gesamte Fahrzeug.
Ex-Schutz von A bis Z
Abgestimmt auf die besonderen Anforderungen in unterschiedlichen Branchen bietet Linde MH eine große Auswahl ihrer Serienmodelle als Ex-Schutz-Fahrzeuge für verschiedene ATEX-Zonen an.
Ex-Schutz-Lösungen von Linde MH für relevante Branchen
Chemie, Pharma und Kosmetik
Neben Lager- und Transportbewegungen werden im Produktionsbereich der chemischen und pharmazeutischen Industrie Flüssigkeiten und feste Stoffe umgefüllt, vermischt und veredelt. Für die spezifischen Anforderungen dieser Prozessschritte stellt Linde MH die passenden Fahrzeuge zur Verfügung. So hilft zum Beispiel der Fasskipper, um eine Flüssigkeit wie Isopropanol sicher und präzise abzufüllen. Mit einer Fernbedienung kann der Bediener den Kippvorgang bei optimaler Sicht auf das Fass steuern, etwa von einer Brücke. Das Abmessen der Menge übernimmt eine integrierte Waage.
Getränke und Nahrungsmittel
In der Getränke- und Nahrungsmittelproduktion können explosionsfähige Gas- oder Staubgemische entstehen. Zum Beispiel können sich beim Destillieren und der Lagerung in Holzfässern durch Verdunstung hochentzündliche Dämpfe bilden. Beim Transport von Fässern kommt erschwerend die eingeschränkte Sicht des Fahrers hinzu. Gut, dass Linde MH auch für den ATEX-Bereich umfassende Sicherheitsfeatures von der Reverse Assist Camera über Red Warning Lines und Linde BlueSpot bis zur automatischen Geschwindigkeitsreduzierung bei sich nähernden Fahrzeugen über das Assistenzsystem Linde Safety Guard bietet.
Logistik
Die Lagerung und der Transport von Gefahrstoffen erfolgt über den gesamten Herstellungsprozess hinweg: von der Lagerung der Rohmaterialien, dem Transport zur Weiterverarbeitung bis zum Transport und der Einlagerung der Endprodukte. Diese Logistik findet in den Produktionswerken statt, die Lagerung zunehmend aber auch in externen Lagerhallen durch Logistikdienstleister. Hier zählt neben Sicherheit auch eine hohe Umschlagleistung. Neben Elektrostaplern bietet Linde MH Schubmaststapler und Schmalgangstapler für schnelles und effizientes Ein- und Auslagern in den ATEX-Zonen 2/22.
Recycling und Militär
Bei der Entsorgung und Wiederaufarbeitung werden auch Gefahrenstoffe umgefüllt, Fässer entleert und Behälter transportiert. Hierbei sorgen die Elektrostapler E25 – E35 von Linde MH für ein sicheres und ergonomisches Handling. ATEX-zertifizierte Anbaugeräte wie Fassklammern unterstützen den Entsorgungsprozess. Militärische Anwendungen von Flurförderzeugen beziehen sich häufig auf den Transport von Explosivstoffen oder die Munitionsentsorgung. Explosivgeschützte Fahrzeuge von Linde MH bieten für diesen Bereich eine sichere Basis.
Kompletter Ex-Schutz aus einer Hand
Ein Grundsatz von Linde MH ist, dass Anwender alle Produkte und Dienstleistungen aus einer Hand erhalten. Das gilt besonders für den wissensintensiven Bereich des Explosionsschutzes. Linde MH bietet Ex-Schutz-Komplettpakete, die alle gesetzlichen Anforderungen sicherstellen. Auch nach Auslieferung steht Linde MH mit einem breit aufgestellten Servicenetzwerk zur Verfügung. Die nach internationalen Ex-Schutz-Bestimmungen ausgebildeten Servicetechniker sorgen dafür, dass das Fahrzeug jederzeit einsatzbereit ist. Analog zur Ersatzteilversorgung mit Serienteilen stehen den Servicepartnern auch Ersatzteile für explosionsgeschützte Fahrzeuge über eine 24/7-Versorgung weltweit zur Verfügung.

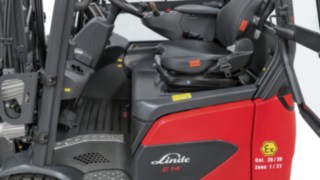

Explosionsschutz auf Serienniveau

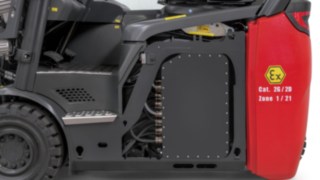

Die Ex-Schutz-Fahrzeuge von Linde MH vereinen die bewährten Vorteile der Serienfahrzeuge mit passgenau ergänzten Explosionsschutzmaßnahmen. Dabei sind elektrische Komponenten wie Motor, Steuerung, Sensorik, Schalter und Displays durch unterschiedliche Zündschutzarten gesichert.
Auch die Mechanik ist rundum geschützt. Bei Gabelzinken, Bremsen und Hydraulik wird eine Funkenbildung konsequent vermieden. Bauteile aus Kunststoff, etwa Fußmatten und Reifen, sind gegen elektrostatische Aufladung geschützt. Außerdem stellt eine Temperaturüberwachung sicher, dass die Temperaturen auch bei Volllast unter der Höchstgrenze bleiben.
Innovative Technologien mit Ex-Schutz
Neue Funktionen und Assistenzsysteme können nicht einfach für Ex-Schutz-Fahrzeuge übernommen, sondern müssen konstruktiv an die einschlägigen Normen und Bestimmungen angepasst werden. Durch die enge Zusammenarbeit der Entwicklungsbereiche Serie und Ex-Schutz von Linde MH stehen innovative Assistenzsysteme, Sicherheitsfeatures und Sonderausstattungen in kürzester Zeit auch für den Einsatz in ATEX-Bereichen zur Verfügung. Flottenbetreiber haben so die Möglichkeit, ihren Fahrern den gleichen Bedienkomfort und die gleichen Sicherheiten bei Standard- und Ex-Schutz-Fahrzeugen zu bieten. Dieses einheitliche Ausstattungsniveau hilft dabei, Unfälle umfassend zu vermeiden.
Beispiele für Sicherheitslösungen im ATEX-Bereich
-
Linde Reverse und Front Assist Camera
-
Linde Safety Guard
-
Linde BlueSpot
-
Red Warning Lines
-
myLinde Flottenmanagement
-
Pre-Operational-Check im Fahrzeugdisplay
-
EX-Monitoring-App

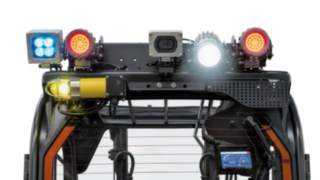

Linde Reverse und Front Assist Camera
Die Linde Reverse Assist Camera ermöglicht dank künstlicher Intelligenz eine zuverlässige Personenerkennung und ist vollständig in das Fahrzeugdisplay integriert. Sie warnt den Fahrer mehrstufig optisch und akustisch vor Gefahren bei der Rückwärtsfahrt und kann optional die Fahrgeschwindigkeit automatisch reduzieren. Das System ist mit allen Serienvorteilen für Gegengewichtsstapler der neuen Generation für die ATEX-Zonen 1/21 und 2/22 verfügbar – auch als Front Assist Camera für die Vorderseite des Fahrzeugs. Zudem lässt es sich mit dem Linde Safety Guard kombinieren.
Über die Reverse Assist Camera hinaus stehen für den Ex-Bereich weitere Kamerasysteme zur Verfügung. Für Schubmaststapler unterstützen beispielsweise Kameras am Mast, am Fahrerschutzdach oder an der Zinke den Fahrer bei eingeschränkter Sicht und ermöglichen ein präzises Ein- und Auslagern.
Mehr erfahren

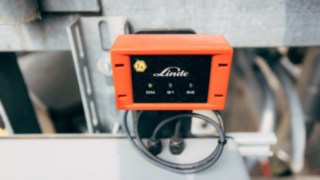

Linde Safety Guard
Das Assistenzsystem erkennt Gefahren und passt automatisch die Geschwindigkeit der beteiligten Fahrzeuge an. Eine reduzierte Geschwindigkeit lässt sich auch für einen speziellen ATEX-Bereich oder eine komplette Halle der Zone 2/22 festlegen. Außerdem ermöglicht der Safety Guard Zufahrtsbeschränkungen für ATEX-Zonen. Fahrer von Nicht-ATEX-Fahrzeugen werden durch Kriechgang und optische Signale auf den ATEX-Bereich hingewiesen.
Mehr erfahren
Linde BlueSpot

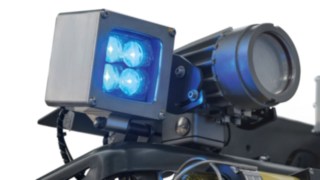

Der Linde BlueSpot wird in einem druckfesten Gehäuse, das für alle ATEX-Zonen zugelassen ist, auf das Fahrzeugdach montiert. Der auf den Boden projizierte blaue Leucht-Punkt warnt Fußgänger und andere Staplerfahrer vor herannahenden Fahrzeugen.
Mehr erfahren

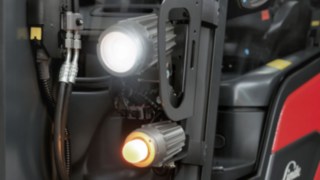

Red Warning Lines
Rote Warnlinien, die auf den Boden projiziert werden, geben Fußgängern ein starkes optisches Signal, um genügend Abstand zum Stapler zu halten. Die Leuchten sind für ATEX-Zonen 1/21 und 2/22 verfügbar.
myLinde Flottenmanagement
Mit dem Flottenmanagementsystem myLinde lassen sich auch in explosionsgefährdeten Bereichen eine zuverlässige Zugangskontrolle und eine fundierte Nutzungsanalyse realisieren. Sämtliche für myLinde benötigten Hardware-Komponenten sind in explosionsgeschützter Ausführung mit druckfester Kapselung verfügbar. Dazu gehören die Datenübertragungseinheit, der RFID-Scanner, das Nummern-Pad zur Zugangskontrolle sowie der Schocksensor.
Mehr erfahrenPre-Operational-Check im Fahrzeugdisplay
Der Pre-Op-Check für Elektrogegengewichtsstapler ermöglicht eine Fahrzeugzustandskontrolle vor Schicht- oder Arbeitsbeginn direkt im explosionsgeschützten Display. Ein separates Endgerät ist nicht mehr erforderlich. Mit bis zu 50 Sicherheitskriterien lässt sich der Prüfumfang individuell an Betriebsanforderungen anpassen. Erst wenn der Check erfolgreich abgeschlossen ist, kann der Fahrer das Fahrzeug starten. Bei kritischen Befunden wie beispielsweise Fahrzeugschäden werden Flottenmanager automatisch informiert, sodass sie Reparatur- und Serviceleistungen umgehend beauftragen können.
EX-Monitoring-App
Gerade in Ex-Schutz-Bereichen ist eine hohe Verfügbarkeit der Fahrzeuge wichtig, da ein Ersatz durch Seriengeräte nicht möglich ist. Die EX-Monitoring-App hilft Ausfällen so weit wie möglich vorzubeugen, indem sie eine umfassende Zustands- und Verschleißüberwachung in Echtzeit bietet. Fahrer erhalten gezielte Hinweise bei Störungen und das System liefert vorausschauende Wartungshinweise, um Ausfallzeiten zu vermeiden.

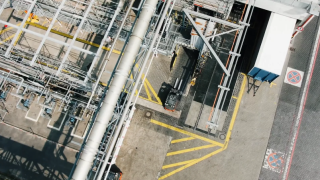

Sicher durch die ATEX-Zone: Der Linde Safety Guard im Einsatz
Die Gefahrenstellen in einem unserer Ex-Schutz-Bereiche wurden mit der neuen Ex-Schutz Variante des Linde Safety Guards wirkungsvoll entschärft. Fußgänger werden an Gefahrenstellen bei Staplerverkehr rechtzeitig durch Blinkleuchten gewarnt. Dabei wird die Geschwindigkeit des Staplers vollautomatisch und punktgenau reduziert. Bei Verlassen der Gefahrenstelle wird die Fahrgeschwindigkeit automatisch wieder erhöht. Wir sind alle sehr zufrieden mit dem Linde Safety Guard
Ralf Froitzheim, Asset Management, BASF Personal Care and Nutrition GmbH, Düsseldorf

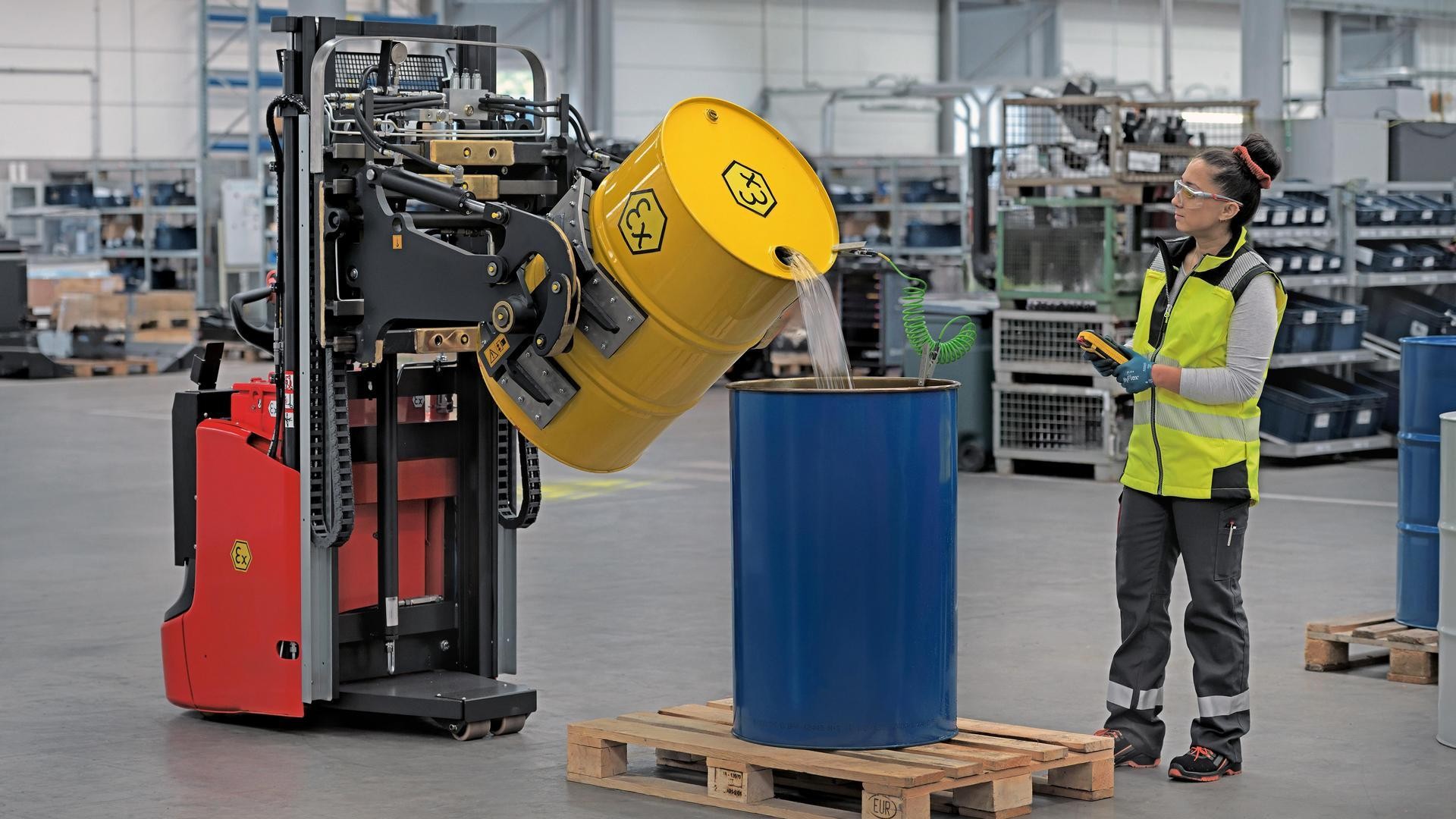

Fasshandling einfach und präzise

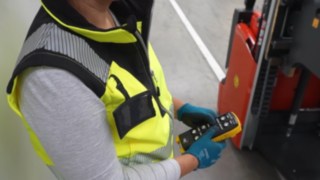

Das Fasshandling ist eine der häufigsten Anwendungen für Ex-Schutz-Hochhubwagen. Linde Material Handling bietet sowohl eine manuelle als auch ferngesteuerte Lösung für den sicheren Umgang mit Fässern. Beide Versionen sind jeweils für die ATEX-Zonen 1/21 und 2/22 erhältlich.
Ihre Vorteile im Überblick
FAQ – Häufig gestellte Fragen zu explosionsgeschützten Fahrzeugen
Gibt es ex-geschützte Kamerasysteme für Flurförderzeuge?
Ja, für den Einsatz in explosionsgefährdeten Bereichen bietet Linde Material Handling spezielle ex-geschützte Kamerasysteme an, die vollständig mit den Ex-Schutz-Staplern kompatibel sind. Sie leisten einen wichtigen Beitrag zur Sicherheit, etwa bei Rückwärtsfahrten in Zone 1/21, beim Manövrieren in engen Gängen oder beim Handling in Gefahrstofflagern.Besonders bei eingeschränkten Sichtverhältnissen verbessern die Kameras die Sicht erheblich und reduzieren so das Unfallrisiko. Verfügbar sind Lösungen für die Vorwärts- und Rückwärtsfahrt ebenso wie Kameras, die eine bessere Sicht beim Einlagern ermöglichen. Das gesamte Angebot steht auch für den Einsatz in Zone 2/22 zur Verfügung.
Gibt es ex-geschützte Elektrostapler?
Ja, Linde Material Handling verfügt über ein breites Portfolio an speziell gesicherten Elektrostaplern für den Einsatz in explosionsgefährdeten Bereichen. Diese Fahrzeuge sind für die ATEX-Zonen 1/21 und 2/22 konzipiert und vereinen die Vorteile emissionsfreier Antriebe mit umfassendem Explosionsschutz. Am häufigsten werden ex-geschützte Elektrostapler in der Chemie- sowie Nahrungsmittel- und Getränkeindustrie eingesetzt. Darüber hinaus eignen sie sich auch für Anwendungen im Bereich Recycling oder Militär.

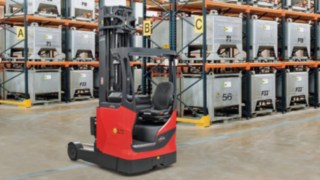

Gibt es Schubmaststapler in ATEX-Ausführung?

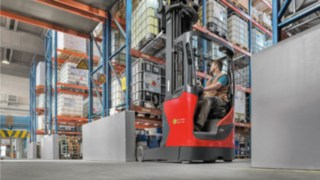

Ja, für Logistikbereiche mit Explosionsrisiko bietet Linde Material Handling Schubmaststapler in ATEX-Ausführung an. Das Sortiment umfasst Modelle für alle relevanten Zonen – vom typischen Lagereinsatz in Zone 2/22 bis hin zu kurzen Transporten aus der Produktion ins Lager in Zone 1/21. Damit lassen sich auch unter anspruchsvollen Sicherheitsbedingungen Waren schnell und effizient ein- und auslagern. Die Schubmaststapler sind mit Schutzmaßnahmen gemäß ATEX-Richtlinie ausgestattet und verbinden so hohe Sicherheit mit einer überzeugenden Leistungsfähigkeit.
Gibt es Palettenhubwagen in ATEX-Ausführung?
Die Produktpalette von Linde Material Handling umfasst verschiedene Ex-Schutz-Hubwagen für den Einsatz in explosionsgefährdeten Bereichen. Sie reichen von manuellen bis zu elektrischen Ausführungen, darunter Niederhubwagen als Mitgängerfahrzeug oder mit Plattform, Hochubwagen und spezielle Hochhubwagen zum Aufnehmen und Kippen von Fässern. Damit findet sich für jede Anforderung das passende Fahrzeug, ob in der Chemie- und Pharmabranche oder in der Farben- und Lackindustrie. Alle Modelle erfüllen höchste Sicherheitsstandards und gewährleisten ein zuverlässiges Arbeiten in ATEX-Umgebungen.
Egal, ob Sie bereits Erfahrungen mit Ihren Gefahrenzonen und den Anforderungen haben oder ob Sie noch auf der Suche nach den passenden Lösungen und der richtigen Beratung sind. Wir begleiten Sie gerne auf dem Weg zu mehr Sicherheit.
