Aufbau eines Gabelstaplers
Hubgerüst, Antrieb, Gegengewicht
Der Aufbau eines Gabelstaplers bestimmt, wie sicher, effizient und präzise Fördergüter bewegt werden. Ob Hubgerüst, Antrieb oder Gegengewicht – jede Baugruppe erfüllt eine klar definierte Aufgabe im Materialfluss.
Diese Seite erklärt die wichtigsten Komponenten eines Gabelstaplers und zeigt, wie sie im täglichen Einsatz zusammenwirken.
Die zentralen Baugruppen eines Gabelstaplers
Der Gabelstapler besteht in seiner gebräuchlichsten Bauform als Front‑ oder Gegengewichtsstapler aus drei zentralen Baugruppen: dem Hubgerüst, der Antriebseinheit und dem Gegengewicht.
Das Hubgerüst trägt den Gabelträger mit in der Regel zwei verstellbaren Gabelzinken. Über das hydraulische System werden Lasten aufgenommen, angehoben, transportiert und wieder abgesetzt.
1: Umlenkrolle, 2: Hubmast, 3: Hebekette, 4: Gabelträger, 5: Gabel, 6: Motorraum/Batterie, 7: Gegengewicht, 8: Schutzdach mit oben liegenden Neigezylindern
Komponenten eines Gabelstaplers im Überblick

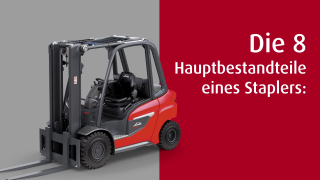

Das folgende Video zeigt den Aufbau eines Gabelstaplers am Beispiel eines Modells von Linde Material Handling. Die nummerierte Darstellung erleichtert die Zuordnung der einzelnen Komponenten und gibt einen Überblick über deren Funktion.
Das Hubgerüst – Herzstück des Staplers
Das Hubgerüst ist das zentrale Funktionselement eines Gabelstaplers. Es besteht aus dem Hubmast mit äußerem und innerem Mastprofil, dem Hubschlitten sowie den Lastaufnahmemitteln. Seine Hauptaufgabe ist das sichere Heben und Senken der Last.
Zusätzlich lässt sich das Hubgerüst leicht nach vorne und hinten neigen. Dadurch kann die Last sicher aufgenommen, transportiert und abgesetzt werden.
Der Hubmast
Der Hubmast ist ein zentrales Bauteil des Hubgerüsts. Je nach Einsatzanforderung ist er als Einfach‑, Zweifach‑ oder Dreifachmast ausgeführt und ermöglicht unterschiedliche Hubhöhen.
- Simplexmast (Einfachmast): Besteht aus einem äußeren, feststehenden Mastprofil mit Hubschlitten und erreicht Hubhöhen bis etwa 1,8 Meter.
- Duplexmast (Zweifachmast): Verfügt über ein zusätzliches inneres Mastprofil und ermöglicht deutlich größere Hubhöhen.
- Triplexmast (Dreifachmast): Besteht aus zwei ineinanderliegenden Mastprofilen und erreicht große Hubhöhen bei geringer Bauhöhe.
Im Unterschied zu Hubwagen, die ausschließlich mit einem Einfachmast ausgestattet und damit auf begrenzte Hubhöhen ausgelegt sind, bieten Gabelstapler alle drei Mastbauarten und eignen sich damit auch für anspruchsvolle Lagersituationen.
Der Gabelträger
Der Gabelträger ist ein zentrales Element des Hubgerüsts und bildet die Schnittstelle zwischen Hubmast und Lastaufnahmemitteln. An ihm sind die vertikal verstellbaren Gabelzinken befestigt, mit denen unterfahrbare Ladungsträger aufgenommen werden.
Die Umlenkrolle
Die Umlenkrolle befindet sich im oberen Bereich des Hubgerüsts. Sie führt die Hebekette und sorgt dafür, dass die Hubbewegung gleichmäßig auf den Gabelträger übertragen wird.
Die Hebekette
Die Hebekette (auch Hubkette genannt) überträgt die Hubkraft vom Hydraulikzylinder auf den Gabelträger und ermöglicht so die vertikale Bewegung des Hubmasts.
Der Neigezylinder
Oben am Schutzdach befinden sich die Neigezylinder. Sie ermöglichen es, das Hubgerüst leicht nach vorne oder hinten zu neigen. Beim Aufnehmen und Absetzen der Last wird das Gerüst leicht nach vorne geneigt, für den Transport nach hinten – so bleibt der Lastschwerpunkt stabil und das Transportgut sicher auf den Gabeln.
Motorraum oder Batterie
Motor oder Batterie sind gegenüber dem Hubgerüst angeordnet und übernehmen den Fahr‑ und Hubantrieb des Gabelstaplers. Elektrostapler werden häufig im Innenbereich eingesetzt, da sie emissions‑ und geräuscharm arbeiten. Gabelstapler mit Verbrennungsmotor kommen vor allem im Außenbereich zum Einsatz, wo hohe Leistungsanforderungen gefragt sind.
Das (Fahrer-)Schutzdach
Das Schutzdach ist ein wesentliches Sicherheitselement und schützt den Fahrer vor herabfallenden Lasten. Für Gabelstapler mit einer Hubhöhe von mehr als 1,80 Metern ist ein Fahrerschutzdach gesetzlich vorgeschrieben. Um ihre Stabilität zu gewährleisten, müssen Schutzdächer vom Hersteller einer Festigkeitsprüfung gemäß ISO 6055 unterzogen werden. Wichtig für die Sicherheit des Fahrers ist auch, dass das Schutzdach möglichst freie Sicht auf das Transportgut bietet. Hierfür empfehlen sich Panoramadächer aus Panzerglas und Dachkonstruktionen, die die Sicht nicht durch zu massive Säulen versperren.
Das Gegengewicht
Da ein Frontstapler die Last vor der Vorderachse aufnimmt, ist ein Gegengewicht erforderlich, um ein Kippen des Fahrzeugs zu verhindern. Bei Elektrostaplern übernimmt die Batterie einen Teil dieser Funktion und ersetzt entsprechend zusätzliche Gegengewichtsmasse.
Alle genannten Komponenten sind aufeinander abgestimmt. Nur wenn Hubgerüst, Antrieb, Gegengewicht und Sicherheitseinrichtungen zusammenwirken, kann ein Gabelstapler Lasten sicher, effizient und wirtschaftlich bewegen.
Freihub beim Gabelstapler
Der Freihub beschreibt die Höhe, auf die der Gabelträger angehoben werden kann, ohne dass sich die Gesamthöhe des Staplers verändert. Auch Hubwagen verfügen über eine Freihubfunktion. Beim Gabelstapler sind größere Traglasten, höhere Masten und Einsätze in Containern oder auf Lkw‑Ladeflächen mit besonderen Anforderungen an Konstruktion und Hydraulik verbunden. Der Freihub ist ausschließlich bei Duplex- und Triplexmasten relevant.
Teilfreihub:
Der Gabelträger lässt sich nur minimal anheben (typischerweise 100–300 mm), bevor der Innenmast ausfährt. Diese Ausführung eignet sich für Standardlager mit gleichbleibender Deckenhöhe.
Vollfreihub:
Der Gabelträger kann bis zur vollen Außenmasthöhe angehoben werden, ohne dass sich die Bauhöhe des Staplers verändert.

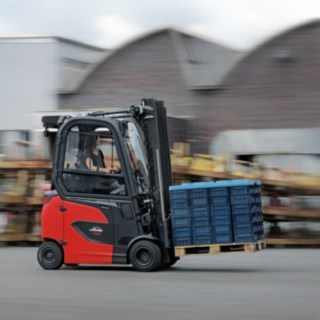

Fördergüter sicher transportieren
Gabelstapler sind zentrale Arbeitsmittel im innerbetrieblichen Materialfluss. Der Transport von Fördergütern sowie der Warenumschlag sind ohne geeigneten Stapler nicht denkbar. Sie ermöglichen es, Fördergüter flexibel aufzunehmen, zu transportieren und abzusetzen, im Innen‑ wie im Außeneinsatz. Als sogenannte Unstetigförderer werden sie überall dort eingesetzt, wo Beweglichkeit gefragt ist.
Als Fördergut bezeichnet man Gegenstände, die mit einer Fördereinrichtung bewegt werden, wie etwa Paletten (z. B. Europaletten), Gitterboxen sowie sperrige oder überlange Güter.
Welches Fördergut kann ein Gabelstapler transportieren?
Gabelstapler transportieren eine Vielzahl an Fördergütern, sofern diese unterfahrbar sind:
Europaletten:
Paletten werden für Bündelung, Lagerung und Transport von stapelbaren, schweren oder sperrigen Fördergütern verwendet. Oft kommen sie für Güter zum Einsatz, die speziell gesichert werden müssen. Sie bestehen häufig aus Holz oder Kunststoff und sind von allen vier Seiten mit einem Gabelstapler unterfahrbar. Am weitesten verbreitet ist die Europalette mit den Maßen 1.200 mm x800 mm.
Gitterboxen:
Gitterboxen bestehen aus einer stabilen Stahlrahmen‑Gitterkonstruktion. Sie stehen auf vier Standfüßen, sodass sie mit einem Gabelstapler von allen Seiten unterfahren werden und auch übereinandergestapelt werden können. Ihr Vorteil liegt in der sicheren Fixierung des Förderguts.
Güter mit Übergröße:
Für besonders lange oder breite Fördergüter lassen sich Gabelzinken durch Gabelverlängerungen ergänzen. Diese werden mithilfe eines Sicherungsbolzens schnell und sicher befestigt.
Anbaugeräte – mehr Flexibilität im Einsatz
Anbaugeräte erweitern den Einsatzbereich eines Gabelstaplers erheblich. Sie ermöglichen es, den Stapler gezielt an unterschiedliche Fördergüter anzupassen. Klammern, Drehgeräte, Seitenschieber oder Zinkenverstellgeräte erlauben das sichere Handling von Rundballen, Fässern, Papierrollen oder empfindlichen Gütern.
FAQ - Häufig gestellte Fragen zum Aufbau eines Staplers
Wie ist ein Stapler aufgebaut?
Der Aufbau eines Gabelstaplers besteht aus drei Baugruppen: dem Hubgerüst mit Hubmast, Gabelträger und Gabelzinken für die Lastaufnahme, der Antriebseinheit mit Motor oder Batterie sowie dem Gegengewicht zur Stabilisierung. Ergänzt wird dieser Aufbau durch Fahrerschutzdach, Hydrauliksystem und Fahrwerk.
Aus welchen drei Hauptkomponenten besteht ein Gabelstapler?
Ein Gabelstapler umfasst drei wesentliche Hauptkomponenten: Hubgerüst (bestehend aus Hubmast, Gabelträger und Gabeln), Antriebseinheit (Elektromotor mit Batterie oder Verbrennungsmotor) und Gegengewicht, das die Last ausbalanciert und ein Kippen verhindert.
Was ist ein Vierwegestapler?
Ein Vierwegestapler ist eine Sonderbauform des Gabelstaplers, bei der die Räder um 90° schwenkbar sind. Dadurch kann das Fahrzeug auch seitwärts fahren. Im Aufbau unterscheidet sich ein Vierwegestapler vom klassischen Frontstapler vor allem durch das spezielle Fahrwerk mit schwenkbaren Rädern sowie durch eine längs zum Fahrzeug angeordnete Gabel. Vierwegestapler eignen sich besonders für den Transport langer Fördergüter wie Rohre, Profile, Holz oder Stahlträger in engen Regalgängen.
Wofür dient das Gegengewicht beim Gabelstapler?
Das Gegengewicht beim Gabelstapler verhindert, dass das Fahrzeug bei Lastaufnahme nach vorne kippt. Es gleicht das entstehende Hebelmoment aus, da die Last vor der Vorderachse aufgenommen wird. Bei Gabelstaplern mit Verbrennungsmotor werden dafür massive Stahl- oder Gusselemente verbaut. Bei Elektro-Gabelstaplern übernimmt die Batterie einen Teil dieser Funktion und ersetzt entsprechend Gegengewichtsmasse.
Welche Arten von Hubmasten gibt es bei Gabelstaplern?
Je nach benötigter Hubhöhe und Einsatzumgebung kommen beim Gabelstapler unterschiedliche Hubmasten zum Einsatz:
- Simplexmast: Einfachmast mit Hubhöhen bis etwa 1,8 m
- Duplexmast: Zweifachmast mit deutlich erhöhter Hubhöhe
- Triplexmast: Dreifachmast für große Hubhöhen bei geringer Bauhöhe
Was macht der Neigezylinder beim Gabelstapler?
Der Neigezylinder ermöglicht es, das Hubgerüst hydraulisch nach vorne und hinten zu neigen. Beim Transport wird die Last leicht nach hinten geneigt, um den Schwerpunkt zu stabilisieren und die Sicherheit zu erhöhen. Die Neigezylinder sind bei den meisten Modellen oben am Schutzdach positioniert und sind über das Hydrauliksystem mit dem Hubgerüst verbunden.
